钢零件经氮化处理后，表面会形成一层致密的氮化层（主要成分为Fe3N、Fe4N等），该氮化层可显著提升钢铁的表面硬度、耐磨性及耐蚀性，广泛应用于机械零件、汽车零部件、航空航天结构件等产品的表面强化。但在实际生产中，部分氮化后的钢铁零件需进一步进行局部电镀处理（如镀锌、镀镍、镀铬等），以实现更高的防腐装饰性能或特定功能需求。此时，因氮化层结构致密、与基体结合牢固，氮化层导电性不良，导致镀层无法沉积或结合力极差。因此，如何局部去除钢铁表面的氮化层，是此类零件电镀前处理的关键环节。
钢铁表面的氮化层是通过氨气、氮气等含氮介质在高温下与钢铁基体发生化学反应形成的，其厚度通常在5~50μm，具体特性如下：结构致密、孔隙率极低，化学稳定性强，可抵御多数弱酸、弱碱的侵蚀；与钢铁基体（铁素体、珠光体）形成牢固的冶金结合，而非简单的物理附着；硬度极高（HV 500~1200），远高于钢铁基体，机械打磨难以彻底去除，且易造成基体表面划痕、变形；表面存在一定的氮富集层，电位与基体存在差异，直接电镀易引发电化学腐蚀，破坏镀层结合。
传统氮化层去除方法存在明显局限：机械打磨（砂轮、砂纸打磨）；化学蚀刻（浓盐酸、硝酸混合液）不符合环保要求；而酸电解技术通过电化学作用实现氮化层的选择性溶解与剥离，可有效解决上述痛点，兼顾效率与质量。
酸电解去除钢铁表面氮化层的核心是在酸性电解液中，通过施加直流电，使带有氮化层的钢铁工件作为阳极，与惰性阴极（如石墨、不锈钢、铅板）构成电解回路，利用阳极氧化溶解与阴极还原辅助的协同作用，实现氮化层的高效剥离，同时完成基体表面的活化，为后续电镀做好准备。
酸电解去除氮化层的电解液以酸性体系为主，需兼顾氮化层溶解效率、基体保护及后续电镀兼容性，常用体系分为两种，可根据工件需求选择。

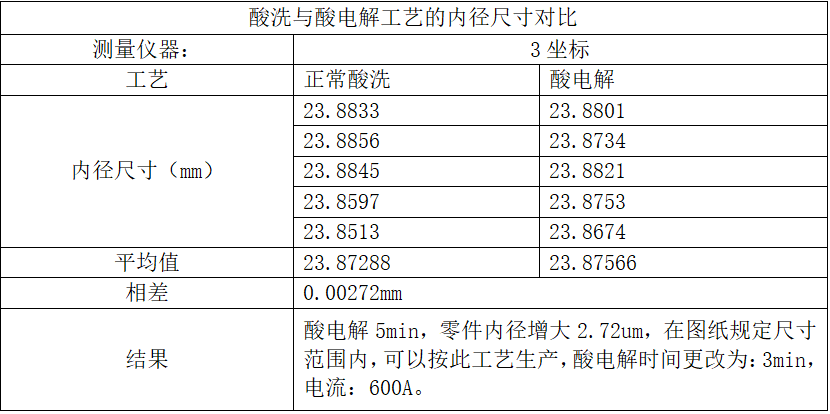

正常酸洗和酸电解后，通过零件内圆的三坐标的尺寸，确定有机酸和几种复配的表面活性剂组成的电解液，通过电流的密度和时间调整，确定了处理的工艺参数。
按10A/dm2的电流密度，酸电解时间为：3min，按以下流程生产：

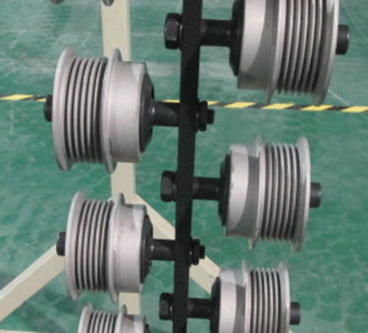

除油—水洗*2—电解除油—水洗*2—酸电解—水洗*2—预浸—电镀碱性锌镍—水洗*3—钝化—水洗*3—烘干

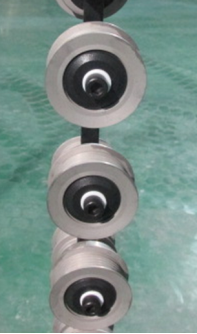

生产100pcs，经检验合格数量为：99pcs，不良1pcs（水迹）。
恩坤专业研发、生产、销售表面处理相关产品，如有相关问题，欢迎垂询！
本文为公司原创文章，如需转载，请与我司联系，谢谢!
.png)
.png)
.png)
.png)
.png)
