水基切削液在使用过程中,有时会出现机床、工件生锈的现象。有多种因素会造成这种现象,如切削液浓度较低、切削液腐败生菌、工作液中氯离子含量较高等因素。
一、导致现场机床、工件生锈的因素
1、客户在使用过程中未及时补液导致使用浓度低于推荐范围,使用液中防锈组分变少无法形成防锈膜,导致机床、工件生锈。
2、切削液在使用过程中由于外部异物的混入以及气温、水质等因素,导致使用液pH值过低,表明使用液中已有细菌繁殖,产生出的酸性物质腐蚀机床与工件。
3、现场稀释水的补加使得使用液中的氯离子不断累积,氯离子基于其半径小、穿透能力强的特点,能够优先地选择吸附在钝化膜上,形成可溶性氯化物生成小蚀坑,进而造成机床、工件腐蚀。

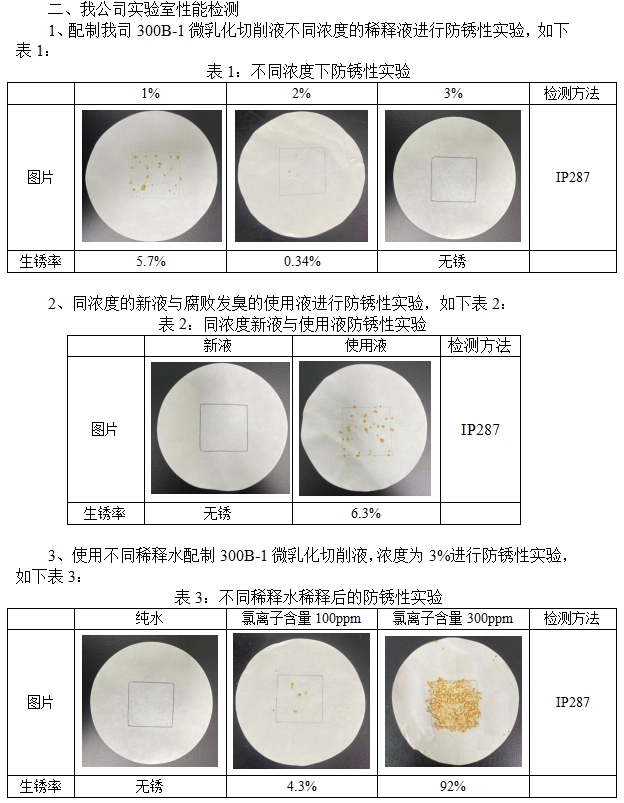

![](https://pmt4dc28a-pic15.websiteonline.cn/upload/hten.png)
二、结论
1、水基切削液在使用过程中,要定期对使用液进行浓度检测,浓度维持在管理范围内。
2、水基切削液在使用过程中要加强管理,防止异物混入,从而导致使用液防锈性能下降。
3、使用地下水作为切削液的稀释水,氯离子会在短期内累积过多,造成使用液防锈性能降低,建议使用纯水或自来水。
【本文为我司原创文章,如需转载,请与我司联系。】
